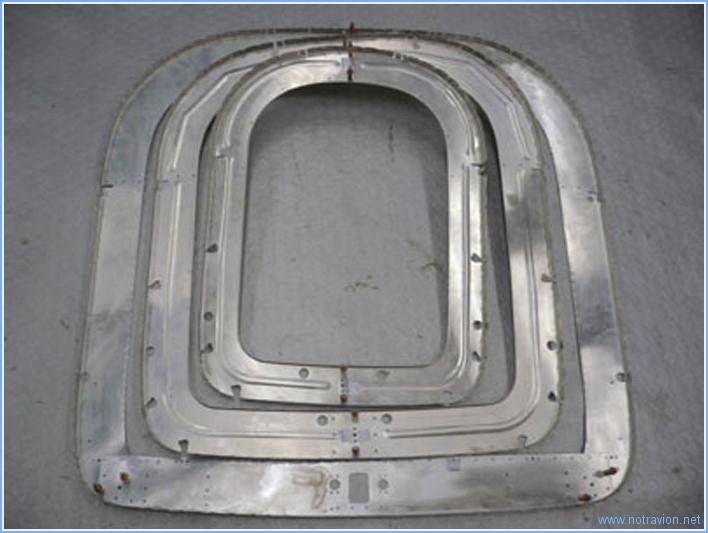

Suite du travail sur les cadres, en avançant ceux-ci deviennent de plus en plus grands et le gauffrage pour les rendre plats de plus en plus délicat. Sur les trois cadres de la photo, il a fallu faire les perçages pour les cables de la direction, pour la tuyauterie du cicuit de pression statique et tout en bas pour le passage des fils électriques.


Le plus grand des cadres de la photo précédente, est celui qui se situe derrière la soute à  bagages. Sur ce cadre vient se fixer le guignol de renvoi de la commande profondeur. Il y a quelques cornières à  fabriquer et le renvoi à  assembler. Voici ce que cela donne après découpe, perçage et ébavurage.

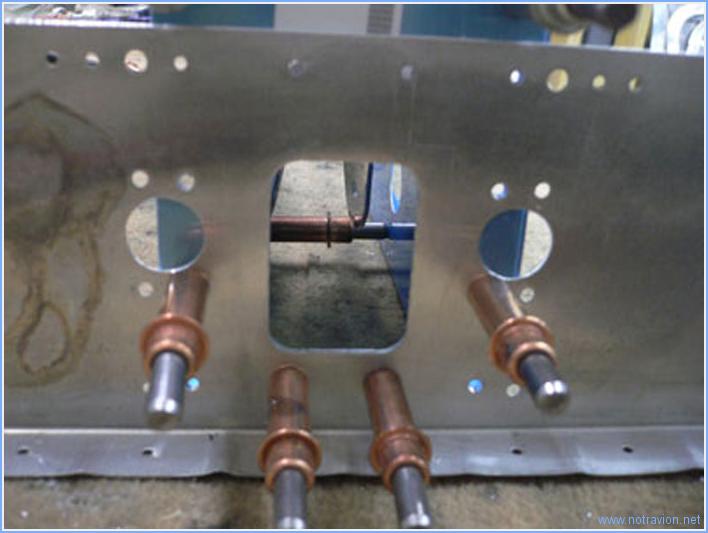

La partie basse du cadre a été percée pour le passage des fils électriques, mais il faudra trouver un moyen de transférer la moitié du perçage sur les angles et nervures visibles sur la photo.

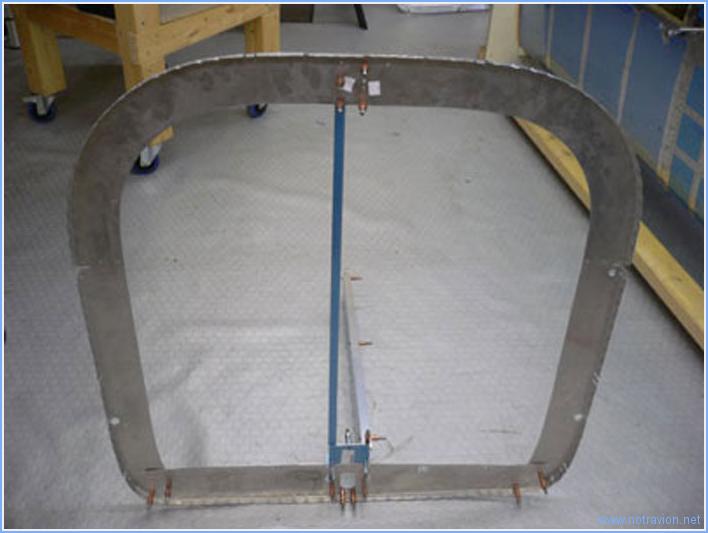

Voici une idée du cadre en entier.
