Aujourd'hui j'ai fabriqué le support pour la vanne de frein de parc. Le support principal est fait avec le chute de la pièce fabriquée hier,un cornière en U. Voici la vanne sur son support.


Pour éviter que le levier de commande ne se bloque dans une position (alignement avec le cable de commande) ne permettant plus de la manÅ?uvrer, je fabrique une pièce qui va servir de butée. Ici le levier de commande est en position ouverte, en contact avec la butée.


Ici en position fermeture, en contact avec la butée.


L'installation dans la cabine nécessite le démontage d'un support installé lors de la fabrication de la cloison pare-feu. Voici le support en question. La vanne sera installée au même endroit.

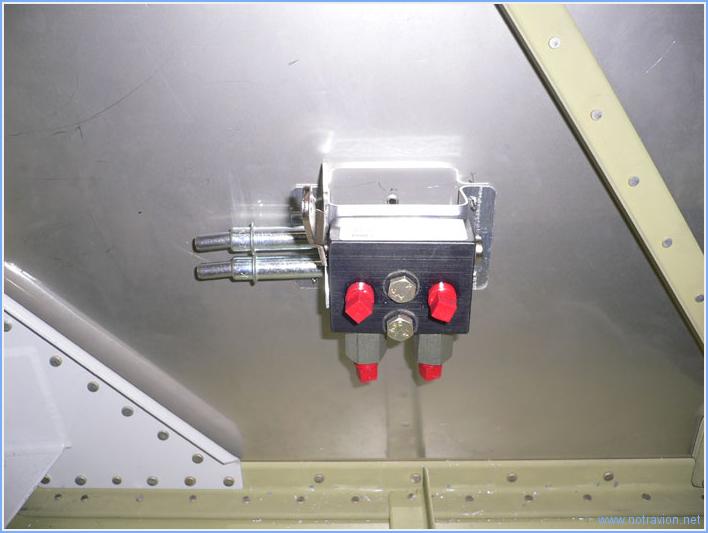

Voici l'installation terminée, il reste à  peindre les pièces avant installation définitive. En façade de la vanne se situe les arrivées depuis les pédales de freins gauches, en dessous, les sorties vers les freins.
