Le système de positionnement de volets qui va être installé nécessite la connaissance en continu de la position des volets. Pour cela j'installe un capteur linéaire.

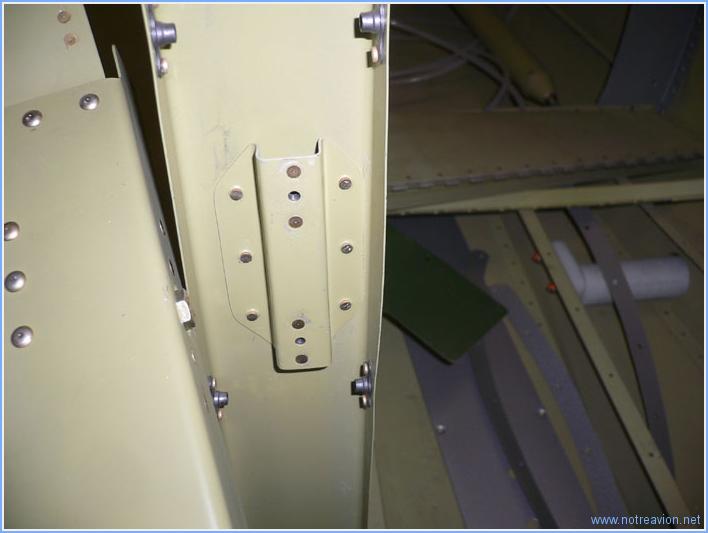

Je commence par fabriquer un petit support partir d'une chute d'aluminium. Voici le support riveté en position.

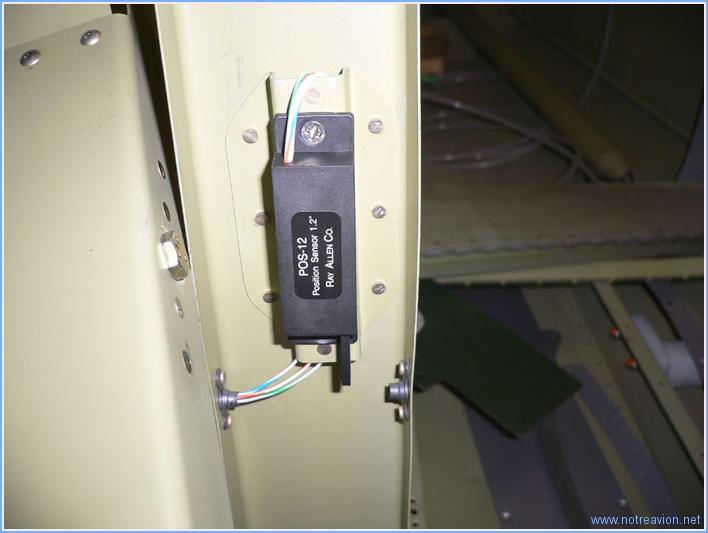

Voici le capteur monté sur le support. Le bras mobile est en bas à  droite du capteur.


Puis j'utilise des pièces livrées avec le trim aileron mais non utilisées pour relier le capteur à  une bride fixée sur le bras de commande des volets. La bride n'est pas à  la bonne et sera remplacée. La pièce avec la marque rouge devra être très légèrement modifiée à  cause d'une petite interférence à  cet endroit.
Lors du montage définitif, le réglage est possible en modifiant la position de la bride ou en jouant sur la longueur de la petite bielle de liaison.

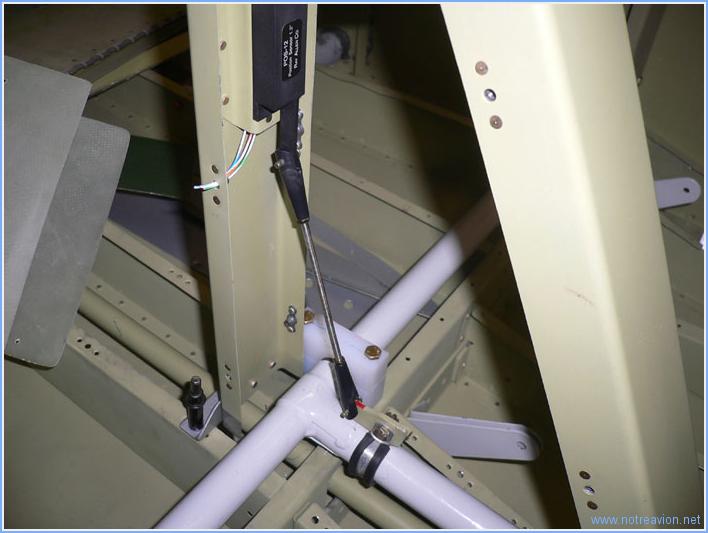

Sur la photo, les volets sont en position rentré, la barre du capteur est complètement déployée.

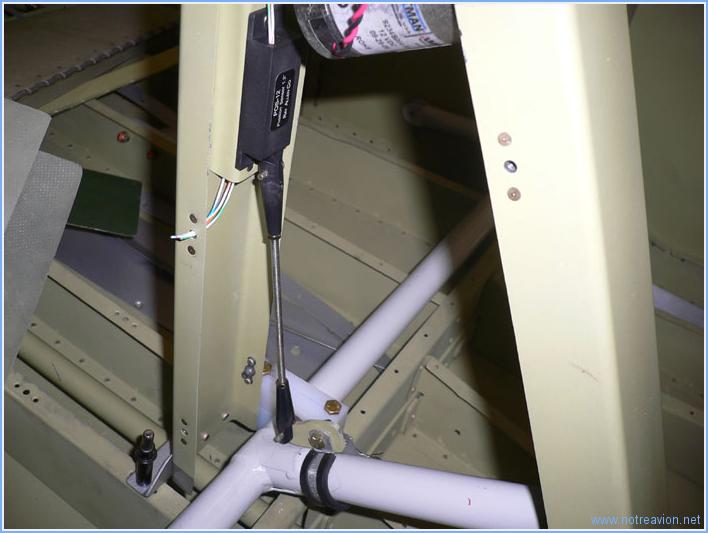

Sur cette photo, le volets sont en position sorti, la barre du capteur est complètement rétractée.

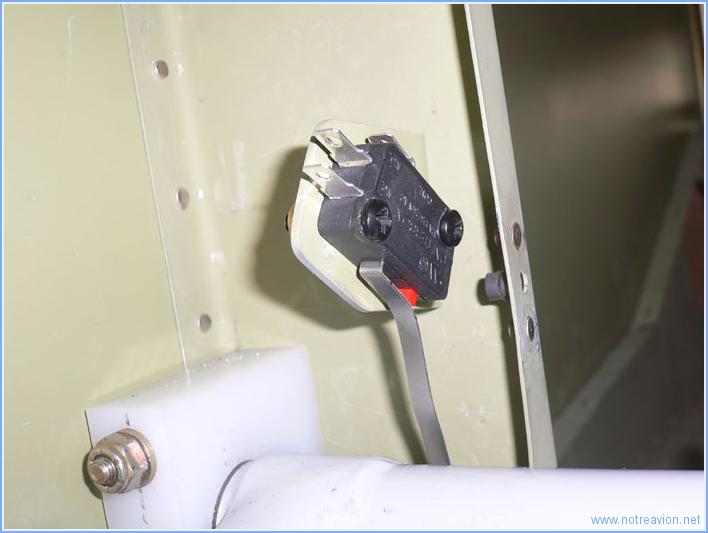

J'en profite également pour riveter le support fabriqué hier et installer le micro-switch.
