Suivi de la construction

30-Sep-2009
Petits inserts..bis
Catégorie: Hélice

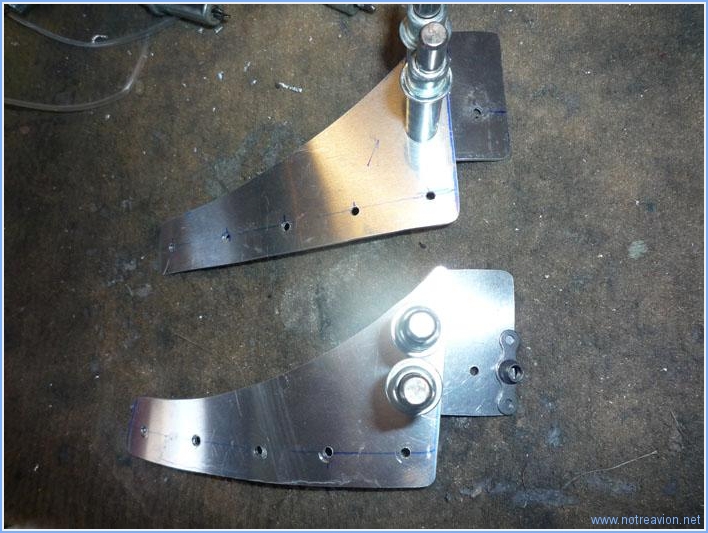

Suite de la fabrication des petits inserts. La petite platine est ajustée à  l'insert, puis le tout est percé en position sur la plaque arrière de fixation du cône.
Enfin je fais le perçage pour la vis de fixation (croix bleue sur la photo).

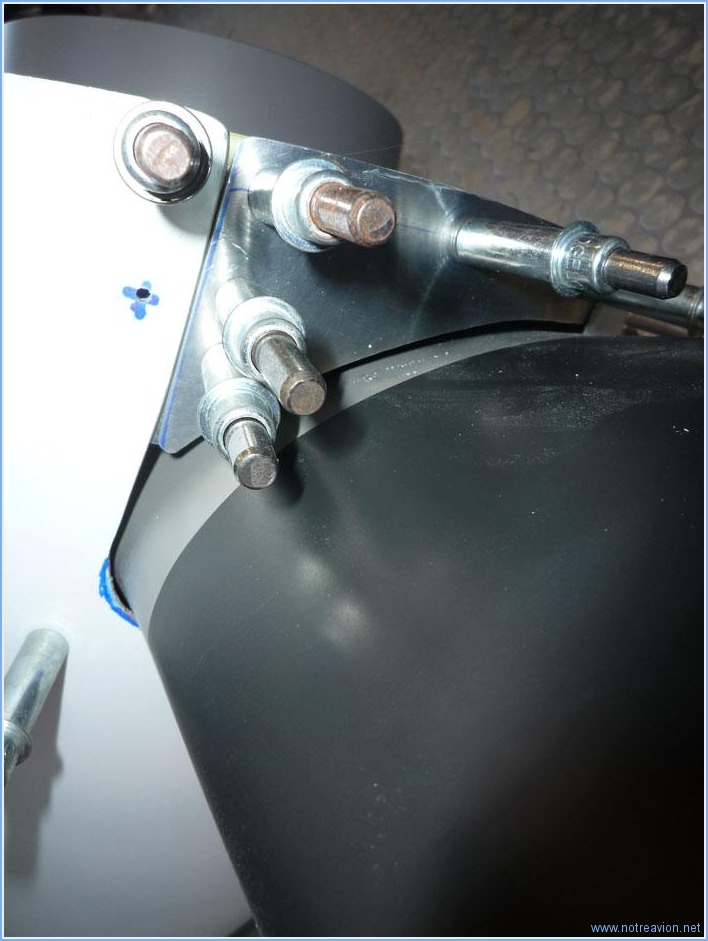

Tous les perçages sont en petit diamètre pour le moment, je vais remonter l'hélice pour vérifier la position du cône avant de terminer les perçages.


Voici les deux inserts démontés, et un petit problème est apparu. Le perçage pour la vis est un peu trop près du bord pour installer l'écrou prisonnier. Je vais me servir de ce perçage pour riveter l'écrou et refaire un perçage plus loin pour la vis. Il faudra naturellement boucher le trou sur le cône.



Temps de travail sur le sous-ensemble
Aujourd'hui :  1h (Total : 7h)
